El og koblingsskjema for tilhenger og campingvogn

En sikker elektrisk tilkobling er avgjørende for at belysning og signaler på din tilhenger, campingvogn eller båthenger skal fungere som de skal
– både for din egen sikkerhet og for å oppfylle lovkravene.
På denne siden finner du praktiske tips for vedlikehold og feilsøking, informasjon om vanlige elektriske feil, samt hvordan du forebygger problemer som dårlig kontakt, jordfeil og fukt i elsystemet. Du finner også koblingsskjemaer for både 7- og 13-polede kontakter.

Belysningssystem – slik holder du alt i god stand

Bruk kontaktfett på alle kontaktflater
Påfør fett på hannkontakt, hunnkontakt, lyspærer og kabelsko.
Det beskytter mot fukt, irr og dårlig kontakt.
Unngå høytrykksspyling direkte på lamper og kontakter
Hvis vann har trengt inn, fjern glasset, tørk rent og smør kontaktflatene.
Fuktskader er en vanlig årsak til elektriske feil.
Beskytt hannkontakten mot smuss og fukt
La ikke kontakten ligge i grus eller på bakken.
Bruk alltid en holder når tilhengeren ikke er tilkoblet.
Ha med deg et koblingsskjema
Et tydelig skjema for 7- eller 13-polede kontakter gjør det lettere å feilsøke og reparere det elektriske systemet underveis.
Oppbevar nødvendige reservedeler i bilen
Lyspærer, sikringer, hannkontakt, kontaktfett og el-skrutrekker er lurt å alltid ha for hånden.

Vanlige feil og hvordan du løser dem

Går sikringer ofte?
Sjekk om det finnes kortslutning.
Hvis samme sikring ryker gjentatte ganger, tyder det på en underliggende feil i det elektriske systemet.
Ledninger sitter løst i hannkontakten
Åpne kontakten og kontroller at kablene sitter godt fast.
De løsner ofte hvis man drar i kabelen i stedet for i selve kontakten.
Dårlig kontakt? Bøy ut stiftene
Bruk en liten skrutrekker til å bøye stiftene litt utover.
Det forbedrer kontakten mot hunnkontakten.
Ikke glem bilens hunnkontakt
Rengjør, smør inn og bytt ut hunnkontakten ved behov – også den kan samle smuss og gi dårlig kontakt.
Jordfeil gir merkelige lysproblemer
Blinkende eller feilaktig belysning kan skyldes jordfeil.
Sjekk alle jordtilkoblinger, bytt kabelsko og smør dem inn.

Koblingsskjema 7- & 13-polet

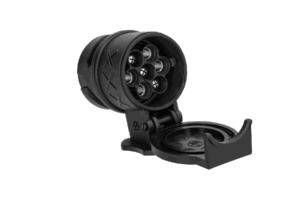

7-polet kontakt (ISO 1724)
Vanlig på enklere eller eldre tilhengere & håndterer grunnleggende funksjoner som:
Blinklys
Bremselys
Posisjonslys
Tåkebaklys

På noen 7-polede kontakter finnes en ekstra pol (nummer 8) som brukes til automatisk å koble ut bilens tåkelys bak og i stedet aktivere tåkelyset på tilhengeren.

13-polet kontakt (ISO 11446)
Standard på nyere tilhengere, campingvogner og båthengere – støtter alle funksjoner fra 7-polet, samt:
Ryggelys
Konstant strøm
Separate jordkabler for bedre signalstabilitet

På 13-polede kontakter brukes pol 2a for å styre tåkebaklyset etter samme prinsipp – bilen kobles ut og hengeren tar over.
Å bruke riktig koblingsskjema sikrer trygg og lovlig kjøring med fungerende lys og signaler på tilhenger eller campingvogn.

Valeryd tar ikke ansvar for skader som oppstår ved feil elektrisk installasjon!
Vi anbefaler å kontakte et verksted med kunnskap om el-installasjoner.


Koblingsskjema tilhenger 7-polet
7-polet ISO 1724

7-polig koppling

1/L   Blinklys venstre (gul)
2  Tåkebaklys (blå)
  3/31   Jord (hvit) 1-7
 4/R   Blinklys høyre (grønn)
 5/58-R     Baklys høyre (brun)
 6/54     Bremselys (rød)
 7/58-L     Baklys venstre (svart)
 8     Bryter for tåkelyskontakt (grå)

Klikk her for å se hele vårt utvalg av baklys, markeringslys m.m.!!

Koblingsskjema tilhenger 13-polet
13-polig DIN/ISO 11446

13-polig koppling

1/L   Blinklys venstre (gul)
2  Tåkebaklys (blå)
2a  Bryter for tåkelyskontakt (grå)
1-8   3/31   Jord (hvit) 1-7
 4/R   Blinklys høyre (grønn)
 5/58-R     Baklys høyre (brun)
 6/54     Bremselys (rød)
 7/58-L     Baklys venstre (svart)
 8    Ryggelys (svart/rød)
 9    Plusspolkabel (brun/hvit)
 10    Ladeledning (rød)
10 11    Jord til 10 (hvit)
12    Tilhenger til stede (rød/blå)
9 13    Jord til 9 (hvit)
